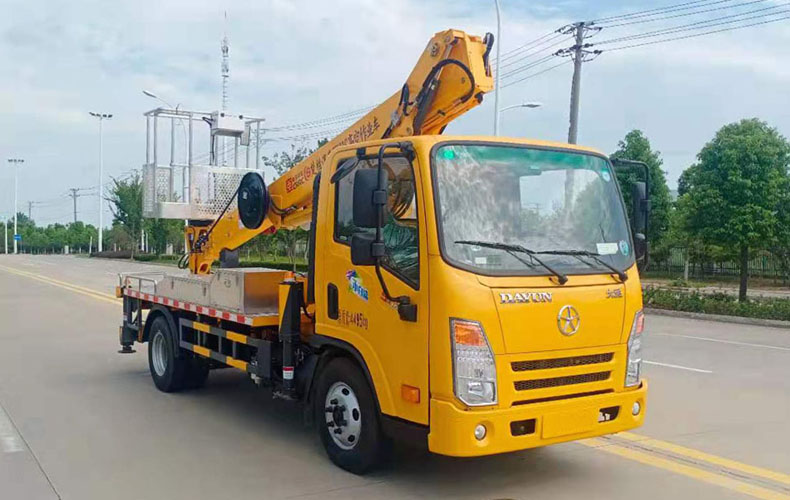

大運21米/24米伸縮臂高空作業車 產品主要技術資料
|
|
產品名稱：
|
CSC5041JGK6CGC21S型高空作業車
|
外型尺寸(mm)：
|
5995×1995×2995
|
|
底盤型號：
|
CGC1041HDD33F
|
作業高度
|
21米
|
|
總 質 量 ： (kg)
|
4495
|
接近/離去角(° )
|
18/13
|
|
額定質量： (kg)
|
|
前懸/后懸(mm)：
|
1150/1545,1180/1515,1200/1495
|
|
整備質量：(kg)
|
4365,4300
|
*高車速(km/h)：
|
90
|
|
排放標準：
|
GB17691-2018國Ⅵ
|
|
整車說明：
|
該車主要用于搶修電力,通訊,路燈等高空作業,專用裝置為升降平臺和作業臂.側,后防護材料均為Q235,側防護螺栓連接;后防護焊接,截面尺寸(mm):50×100,離地高度370mm.僅采用軸距3300mm.ABS控制器型號/生產企業:ABS-E4S/4M/威伯科汽車控制系統(中國)有限公司,VIE ABS-II/浙江萬安科技股份有限公司,CM4XL-4S/4M/廣州瑞立科密汽車電子股份有限公司,CM4YK/廣州瑞立科密汽車電子股份有限公司,WBTL-ABS/蕪湖伯特利汽車安全系統有限公司,YF8/武漢元豐汽車電控系統有限公司.選裝工作斗樣式.
|
|
大運21米/24米伸縮臂高空作業車 底盤參數
|
|
底盤型號：
|
CGC1041HDD33F
|
燃油種類：
|
柴油
|
|
軸 數：
|
2
|
前 輪 距(mm)：
|
1460,1487,1540,1590,1665,1515,1630,
1644,1804,1500,1744,1610,1501
|
|
軸 距(mm)：
|
2800,2820,3100,3300,2600,
3150,3200,3000,3550
|
后 輪 距(mm)：
|
1370,1430,1480,1500,1540,1615,1650,
1510,1800,1525,1385,1555,1590,1680
|
|
輪 胎 數：
|
6
|
輪胎規格：
|
195/70R15LT,6.50R16LT,7.00R16LT 8PR,185R14LT,6.00R15,7.50R16 6PR,6.00-15,6.00R15LT,7.50R16LT 6PR,6.00-15LT
|
|
大運21米/24米伸縮臂高空作業車 發動機參數
|
|
發動機型號
|
發動機生產企業
|
排量（ml）
|
功率（kw）
|
|
D20TCIF3
Q23-115E60
D20TCIF1
D20TCIF14
D20TCIF11
Q23-132E60
490PLUS1
|
昆明云內動力股份有限公司
安徽全柴動力股份有限公司
昆明云內動力股份有限公司
昆明云內動力股份有限公司
昆明云內動力股份有限公司
安徽全柴動力股份有限公司
昆明云內動力股份有限公司
|
1999
2300
1999
1999
1999
2300
2499
|
85
85
93
75
93
97
105
|
伸縮臂高空作業車專用功能說明:
伸縮臂上裝配置：工作斗限200kg，平臺液壓360度全回轉，蝸輪蝸桿回轉機構（徐工同款），海戰力油缸。工作斗360度回轉，帶自動液壓調平，液壓系統帶比例控制，轉臺和工作斗雙位操作，所有液壓系統均安裝有雙向液壓平衡閥，帶有鎖止功能，電液比例控制，實現上車動作的無極調速，設有應急操作動力單元，有效應對突發情況，支腿為全液壓式，前V型，后H型（雙腔大跨距），并有單獨閥組控制操作。每個支腿配有頻閃燈，工作狀態自動閃爍，上車操作，配有上、下兩個獨立操作器，上操作器安裝在吊籃內，下操作器為無線遙控型。 上、下操作器可以控制汽車發動機的啟動和熄火。操作器設有喇叭按鍵，可遠程警示提醒，支腿與上車操作可實現互鎖，更安全可靠。 設置整車傾斜報警或軟腿報警自動限制危險方向工作，使用更安全。配置傾角和長度傳感器，實現對高空作業車的幅度控制。上車回轉限位。高空作業配有喇叭，起到安全警示作用.吊籃配備220V外接電源。臂架采用國內領先的全鏈條式伸縮結構，內置斷鏈保護器，使工作更安全更穩定！（可選裝吊鉤）
伸縮臂高空作業車
★通過性好
藍牌 C 照駕駛無憂，通過性好，適用于狹小空間作業。
★安全性
回收和伸縮臂鏈條均布局在上方，有效規避臂架下方的滑塊磨損完大臂磨鏈條的安全隱患。
大臂限幅報警提醒，提醒安全出臂。大臂居中提醒，收臂更方便。支腿失重預警保護，以防側翻。大臂雙鏈條！內置鋼絲繩，雙重保護更安全。
★操作性
進口電液比例閥組配合先進的 CAN 總線控制系統，并配備無線遙控器，操作更安全，更方便；
★穩定性
大臂寶鋼960高強度鋼，五邊形大臂，臂與臂左右晃動更小。工人作業左右晃動就小，伸縮更平順，更扎實。
|
